Описание расчитано на взрослых, психически устойчивых людей, поэтому местами содержит не самые цензурные выражения. Без них нельзя передать всего спектра чувств и ощущений.
Задача №1 - Рассухариватель

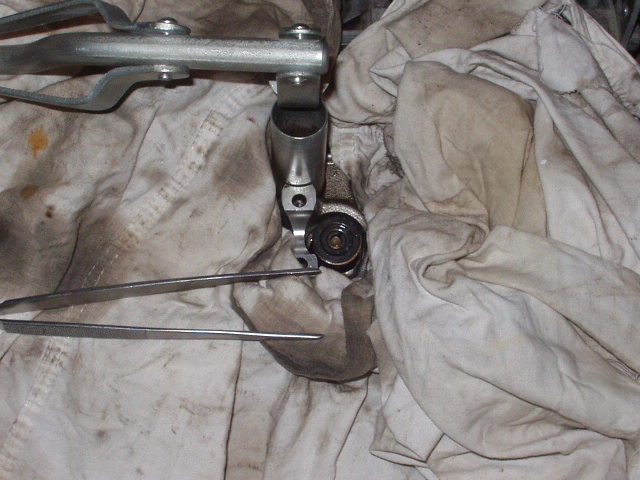

Первая задача - найти/купить/надыбать рассухариватель клапанов. Он нам понадобится лишь как "засухариватель"
Варианты
1. Покупается "типо универсальный" - ценник около 1000 руб. Подержав парочку в руках понял - что для этого "универсального" нужно еще несколько "уникальных" для каждого движка деталей, чтобы закрепить на головке.
2. Приобретается рассухариватель от ТАЗика, ценник 150-200 рублей в зависимости от наглости продавца. Их два типа "шестерочный" и "девяточный". Вроде бы есть еще "десяточный" для 16-ти клапанных моделей, говорят он лучше всего подходит. Но при любом раскладе придется дорабатывать.
Диаметр толкателя клапанов 31 мм (вроде бы), значит ваш рассухариватель туда должен пролезать, не задевая и не царапая стенки. При этом внутреннее отверстие не должно быть больше эмм... ща точно не вспомню, но примерно 25мм. Если будет больше - то тарелка пружины просто пройдет в эту дыру.

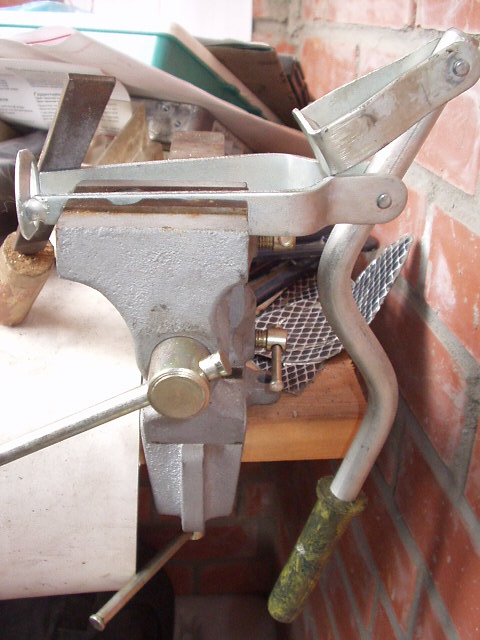

Собственно вот ТАЗиковский приготовленный к обработке.
Итого, либо берется шестёрочный, причем выбирается так, чтобы расстояние между "ногами" приваренными к тарелке было поменьше, т.е. как минимум меньше чем 31 мм. Далее этот рассухариватель дрочится драчёвым напильником по периметру очень долго и нудно, дабы привести к искомым 30 мм. Владельцы электроточила гордо взирают на варваров с напильниками. Владельцы сварочника смотрят на обоих как на идиотов и тупо отламывают родное кольцо и приваривают самодельное из любой толстой проволоки.

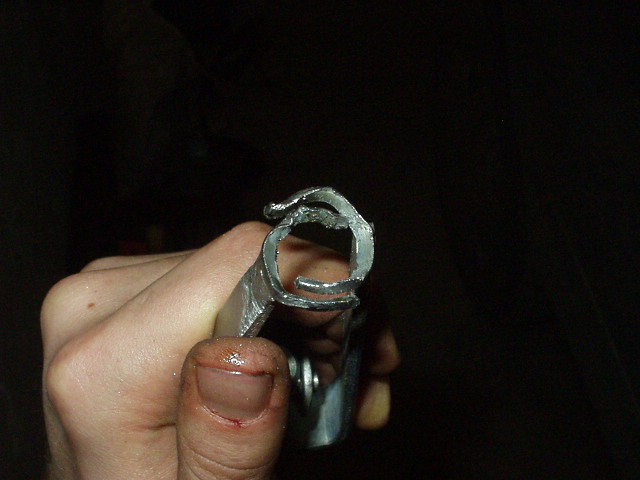

Либо, берется девяточный. У него внутреннее отверстие больше чем нужно, тарелка пружины проходит насквозь. Поэтому быстренько раскусить/распилить кольцо, подогнуть пассатижами и обмотать по периметру изолентой. Типо так:
(сначала я его таки обточил напильником... ибо диаметр пружины не знал)
Подзадача №1-1 - съемник колпачков
При желании можете еще прикупить цанговый съемник для старых колпачков, от тазика. По диаметру подходит. Снимать их можно и пассатаижами, и утконосами, и самопальными девайсами "подцепляющими" снизу. Как угодно, на вкус и цвет фломастеры разные. Мне этим цанговым съемником орудовать понравилось, люблю спец-инструмент
Но если рассмотреть по Фрейду - корни этой склонности к цанговым съемникам всенепременно в подростковой мастурбации!

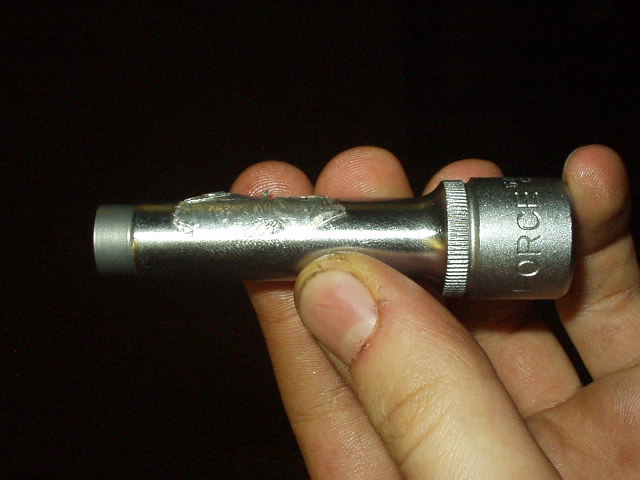

Подзадача №1-2 - Длинная головка на 10
Очень рекомендую прикупить для этой операции трубку или длинную головку на 10. Она понадобится для откручивания шпилек крепления крышки головки. А также для установки самих колпачков. Для установки колпачков лучше иметь 6-ти гранную (не 12-ти) головку.
Задача №2 - Покупаем колпачки
Колпачки двух видов - впускные и выпускные. Чуток отличаются по внешнему виду и конструкции.
90913-02089 - выпуск
90913-02090 - впуск
Рекомендую прикупить с запасом, для набивания руки, особенно впускных
На экзисте около 40 руб. штука.
Насыпанные в пакете отличаются просто
- впускные - серого цвета, внутри сделано два ободка, маркировка на верхушке колпачка (надпись NOK и номер линии). Диаметр резиновой области чуть больше, чем на выпускных.
- выпускные - чёрного цвета, внутри один ободок, маркировка внутри колпачка.
По совпадению хотябы двух признаков - уже можно сортировать.
Задача №3 - снятие впускного распреда
Выкручиваем (можно не до конца) свечи, и снимаем сразу высоковольтные провода, чтобы не мешались. Где они были можно не запоминать, на крышке трамблёра подписаны номера.

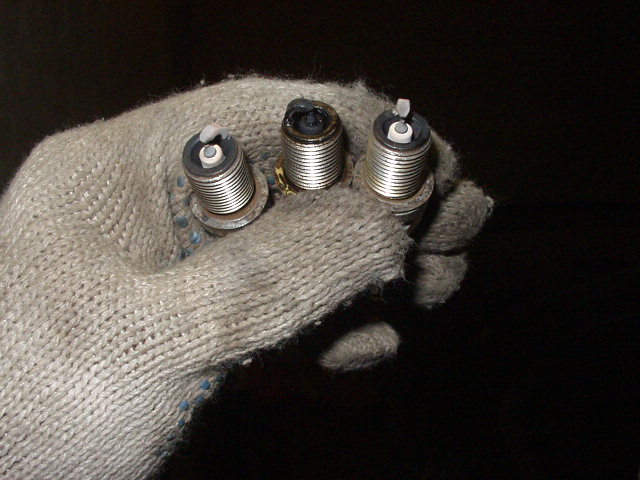

Заодно глядим что там с ними, свечками...
Вот та в середине - очевидно цилиндр жрёт масло (как так у меня получилось - в отдельной ветке про Ёпрст )
Далее, откручиваем "закрывашку" косы, откручиваем косу от генератора и перекидываем её в сторону. Откручиваем крышку головки, и снимаем. Если "не идет" - поддеваем чем нибудь с угла как показано на фото.
Теперь, снимаем впускной распред. Для этого прокручиваем двиг до установочных меток на распредвалах. Это когда сквозное отверстие на шестерне впускного распредвала окажется наверху, при этом в месте стыка шестерён валов будут метки (выбитые точки).

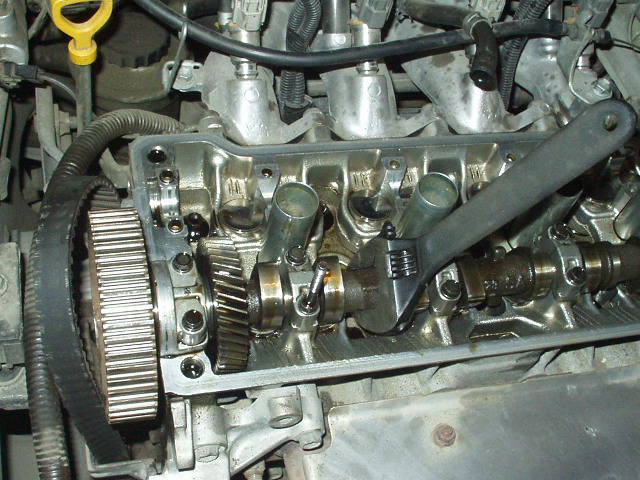

Прокрутить двиг можно прокручивая головкой на 17 за болт шкива коленвала, через отверстие в пластиковой защите. Либо, ключём за шестигранную часть выпускного распредвала. Как на фото.
Теперь снимаем первую крышку со впускного распред-вала и фиксируем разрезную шестерню небольшим болтиком. Закручивать до конца, прижав половинки шестрени. На фото видно и место для болта и точки - метки на шестернях.
Теперь откручиваем все остальные крышки. Сложнее всего открутить шпильки, которыми крепится крышка головки. Сначала попробуйте сорвать их, доступным инструментом. "Трубки" от тазиков - долго не живут, если не калёные, поэтому лучше всего иметь длинную головку на 10.
Не бойтесь перепутать крышки, они подписаны. Буква "I" - Input (впускной), "E" - Exhaust (выпускной) и цифра - номер крышки, которые как и цилиндры считаются от шкива.
Задача №4 - Снятие выпускного распреда.
Откручиваем два болта крепления трамблера, полностью его можно не снимать, лишь на пару сантиметров выдвинуть из блока. Не забудте поставить метки - как стоял трамблер на блоке - чтобы потом не настраивать УОЗ.
Снять ёмкость жидкости омывателя, чтобы не мешала работать с ГРМ.
Ослабить болт кронштейна генератора. Ослабить фиксирующий болт генератора (внизу). Регулировочным болтом опустить генератор и снять с него ремень. Иначе неудобно всё...
Снять верхнюю пластиковую защиту ремня ГРМ (4 болтика).
На средней пластиковой защите ремня возле шкива помпы найти резиновую заглушку и снять её. Под этой заглушкой фиксирующий болт ролика натяжителя ГРМ, его нужно ослабить, ролик отодвинется и ГРМ ослабится.
Теперь стаскиваем ремень ГРМ с его шкива на валу. Потом откручиваем все крышки выпускного распреда, и если не собираемся менять его сальник - просто сдёргиваем его вертикально вверх.
